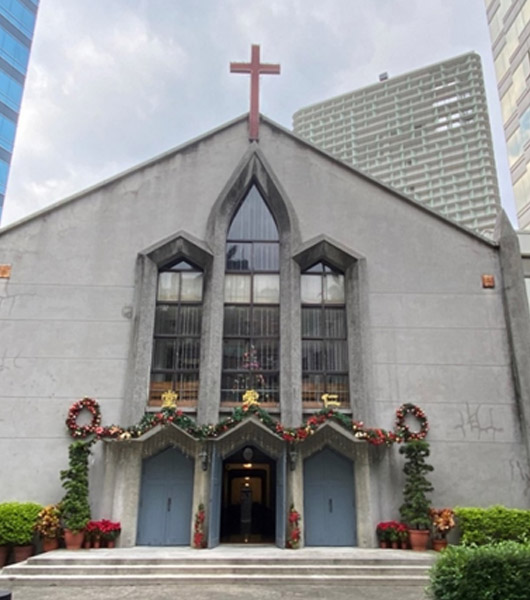

基督教浸信會仁愛堂，哥德式教堂建於1954年，位在八德商圈裡已逾一甲子歷史，這是愛與溫暖的場所。
❚ 台北市基督教浸信會仁愛堂
▌ 熱盾改善方案 :
◆ 對應建築外殼現況~
提出有價值的雙層屋頂隔熱節能改善方案
◆ 使用輕量化結構雙層屋頂概念，
具優越的隔熱性能，提升室內環境舒適度
◆ 整合相關鐵工&防水修繕工程
達成「建築最高隔熱節能修繕效益」為目標
❚ 材料應用 & 工程整合
瞭解需改善翻修環境現況投注時間熱情，
以豐富的工程經驗對各類建築改善需求，
提供有價值的最佳改善方案，
選用高效能耐用型阻燃材料，
協調工種整合工班，低汙染友善施工〭
.png)

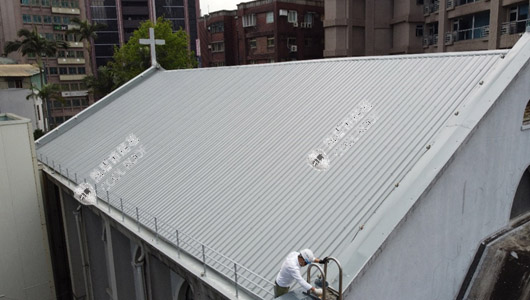

雙層冷屋頂隔熱、降溫、防鏽、節能工程
改善項目 :
◆ 水槽清理與防水工程
◆ 安全護欄除鏽防鏽

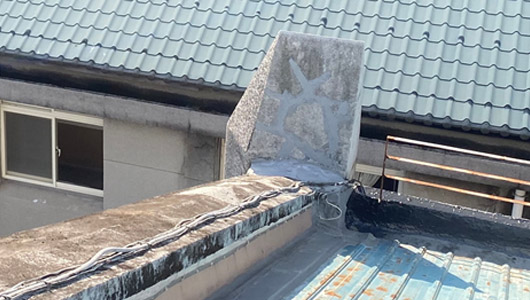

◆ 抿石子牆頭防水與橘構加強

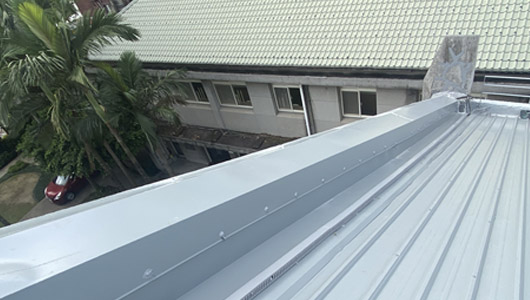

▌改善防水+強化牆頭結構 :
◆ 依照城堡牆頭造型~訂製導水鋼板。
◆ 選用盛餘鋼品可拉狀鍍鋁鋅55%~淺色系鋼板。
◆ 美國道康寧膠~搭配鋼板包覆牆頭結構，不再滲漏水。
◆ KSS線槽~收納電線降低損壞、易於維護。

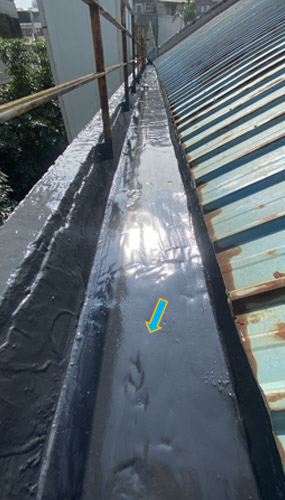

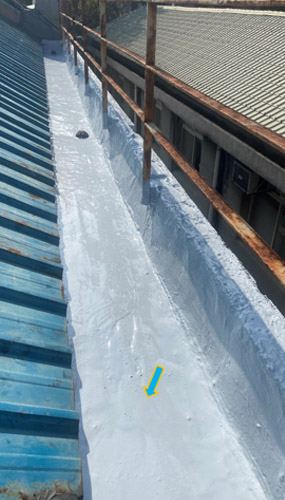

❚ 水槽多重防水塗層

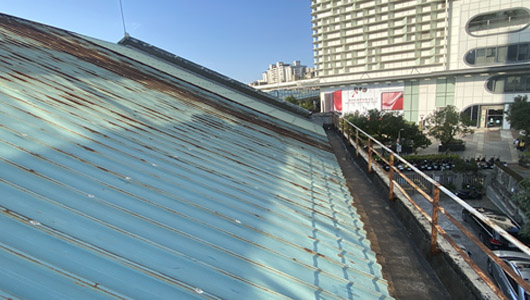

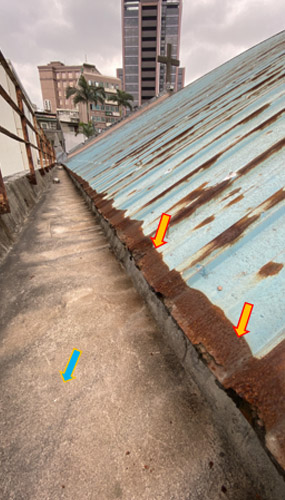

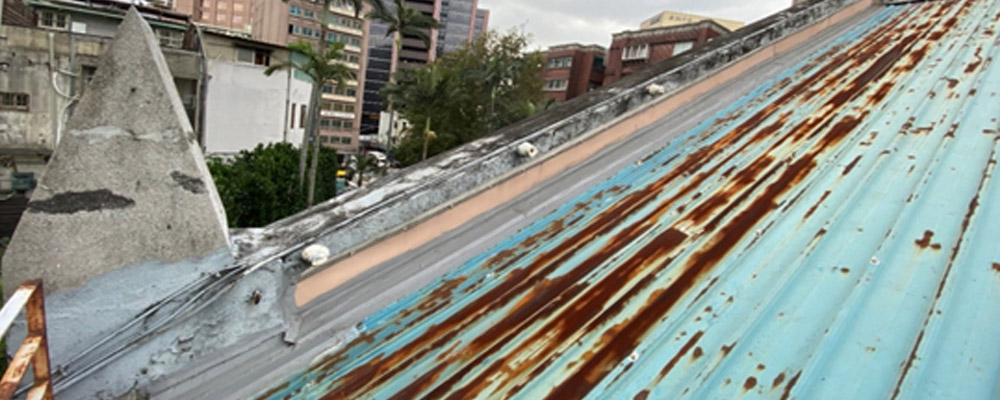

※ 簷口&安全護欄/除鏽+防鏽
◆ 生鏽簷口鋼板-切除5CM防鏽
◆ 生鏽安全護欄-進行鋼刷除鏽
◆ 水槽清理髒污，疏通落水孔
◆ 水槽防水底塗1道 油性矽酸值
◆ 水槽防水中塗1道 厚塗聚氨酯
◆ 水槽防水面塗1道 抗UV耐候
❚ 熱盾雙層冷屋頂 -1
熱盾雙層冷屋頂隔熱、室內降溫、鋼板防鏽、空調節能，一次到位不需再維護，最佳屋頂隔熱節能解決方案

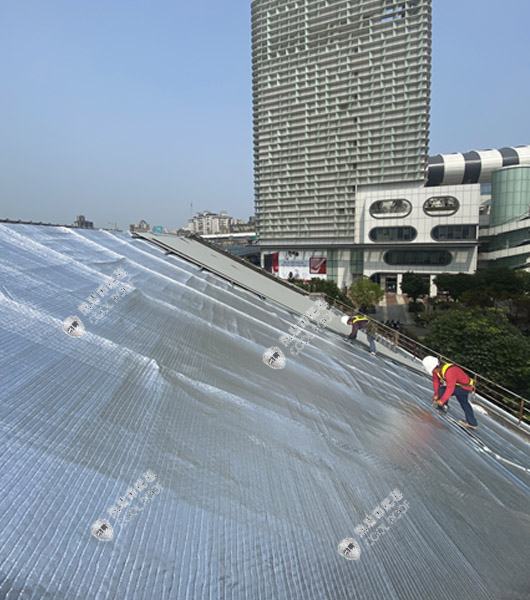

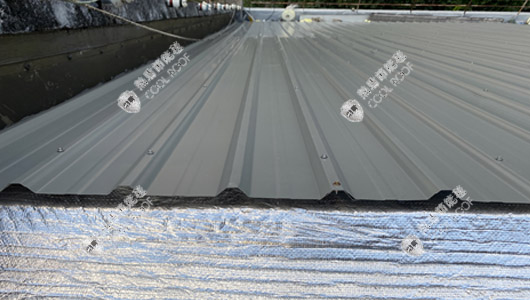

※ 熱盾隔熱節能毯鋪設夾層屋面重疊搭接10CM，防止熱氣、濕氣滲透，高反射屋面熱源，熱阻隔性能最耐用，隔絕屋頂熱傳導

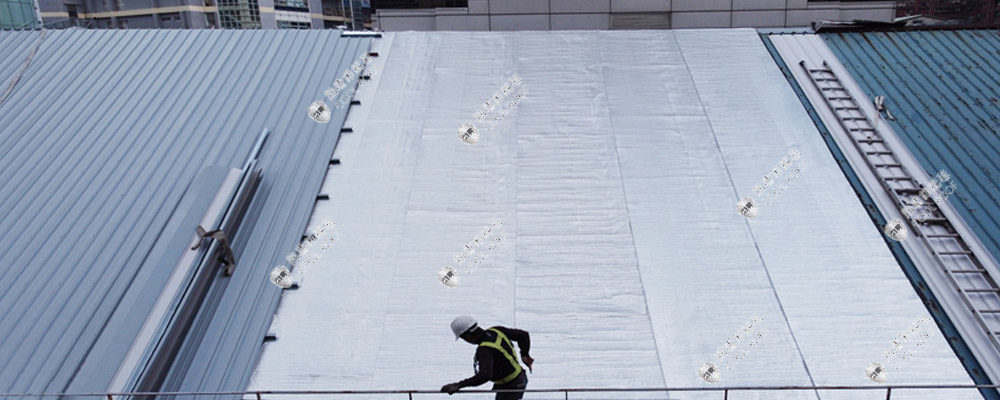

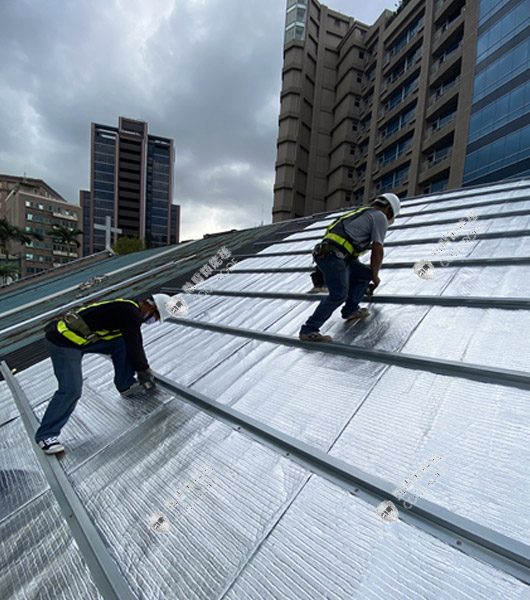

熱盾隔熱毯鋪設
熱盾隔熱毯鋪設
雙層屋頂結構工法-外殼多層隔熱降溫的設計
大幅有感的、將屋頂熱源阻隔在建築物外
◆ 夾層»金屬配件架高，留設空氣層 (可散熱排除熱氣、濕氣)
◆ 夾層中»高性能隔熱毯，阻隔熱源96%
(熱傳導率0.0303w/m*K)
◆ 外層鋼板»淺色系鋼板，減少輻射熱的吸收，散熱快
◆ 防鏽蝕&絕緣隔熱 (延緩鋼板生鏽~屋面整體使用壽命25年)

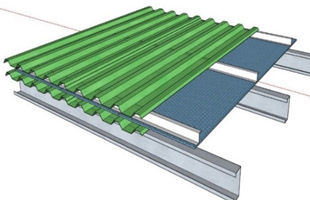

◆ 雙層屋頂隔熱構造圖示。
❚ 熱盾雙層冷屋頂 -3
◆ 美國道康寧填縫膠-戶外耐候型

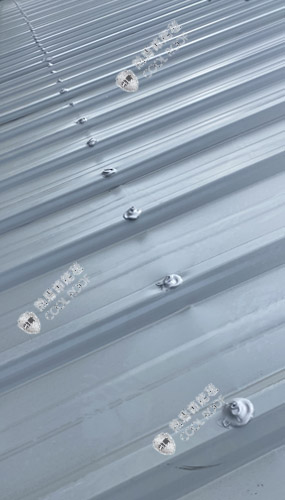

◆ 屋面鋼板-螺絲鎖固一致鋼板波峰上
◆ 牆頭前緣包角鋼板

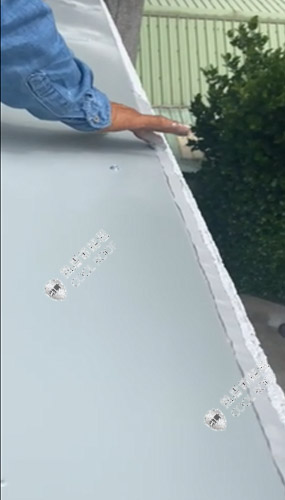

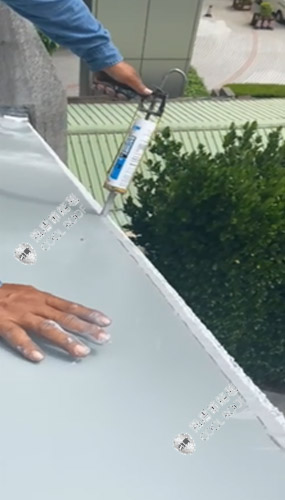

◆ 美國道康寧填縫膠手工抹勻黏著

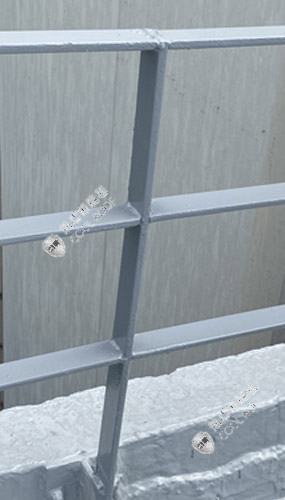

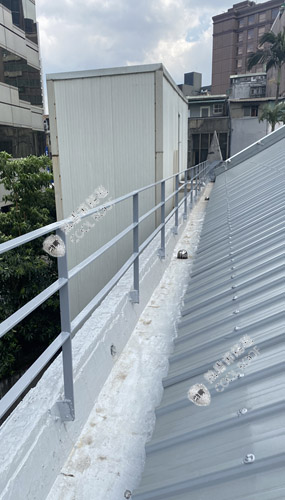

❚ 安全護欄除鏽防鏽 -4

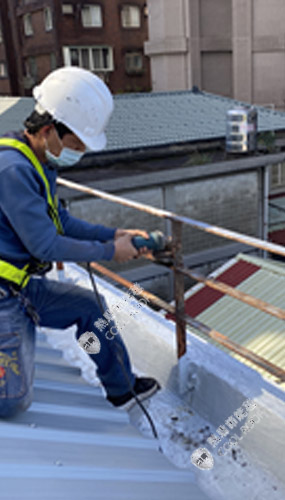

◆ 護欄以電動鋼刷拋除鏽
◆ 上防鏽底塗+表層耐候漆
◆ 排水孔換裝高腳落水頭
◆ 熱盾雙層冷屋頂-
隔熱毯鋪設~重疊10CM覆蓋過中脊，防止熱氣、濕氣滲透

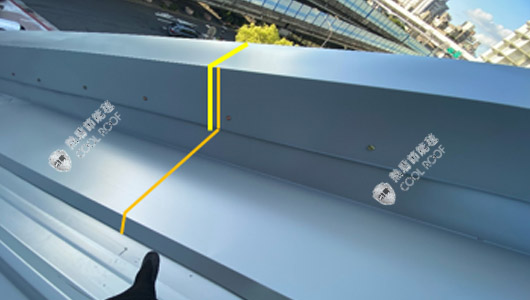

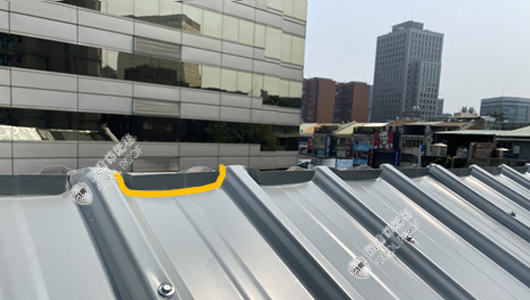

◆ 導水鋼板~延伸覆蓋鋼板波峰，末端折斜角緊貼屋面
»導水鋼板：跨過屋面鋼板波峰位置。
◆ 鋼板中脊處反摺~擋住高風壓雨水倒流。
.jpg)

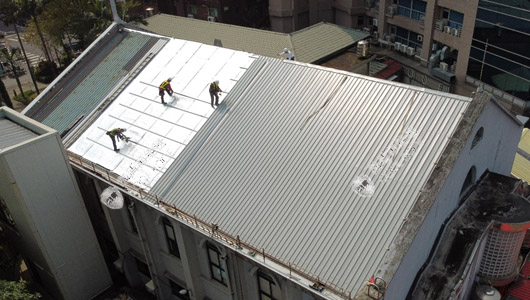

◆ 協調整合施工-全程監工品質
◆ 雙層屋頂隔熱系統安裝
◆ 既有屋面補強修繕
◆ 牆頭結構與排水槽防水工程進行
￭ 達成「建築最高隔熱節能與整體修繕效益」的目標
.jpg)
.jpg)
讓世界看見上帝的光 ～ 因為信、望和愛就像一個羅盤，它使我們在這個現實中看見上帝的光，並在世界的黑暗中指示通往上帝的道路。
(林前13:13)
在使徒保羅眼裡，生命中最重要的是：信、望和愛。
而其中，愛又超越其他一切。
❚ 綠建築基準專章法規
屋頂隔熱強化為 U值 0.8 [ W/(m.k) ]
建築物節約能源設計技術規範 www.naa.org.tw
◆ U值越低=隔熱性能越好
目前國內法規規定屋頂之U值強化為0.8，綠建築標準U值要求必須低於0.8，
然而在台灣夏天酷熱天氣之下，U值最好在0.6以下，才會有良好的隔熱與節能效果
◆ R值和U值
是衡量建築材料或隔熱材料，熱學性能的兩個指標
R值熱貫流率 = 熱傳透率 (U值)，U值越低表示隔熱性能越好，U值為R值的倒數，即U=1/R
◆ 熱盾雙層屋頂隔熱構法系統~經由國立成功大學綠色建材產業聯盟，量測之U值為 0.58 [ W/(m.k) ]
◆ 熱盾雙層屋頂隔熱構法系統~經由澳洲JMF獨立實驗室測試，驗證隔熱性能，夏季 R值 3.78
❚ 熱盾整合材料應用與工程進行安全 3

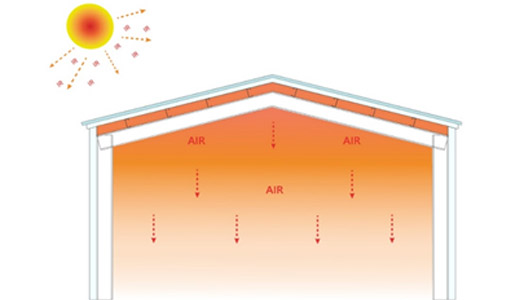

圖1所示 透過建築外殼與建材熱橋，進入室內空間熱傳導

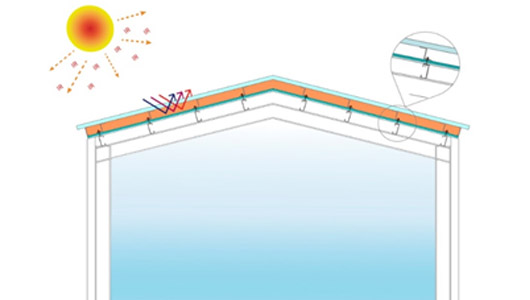

圖2所示 透過建築外殼隔熱改善
隔熱節能改善效益

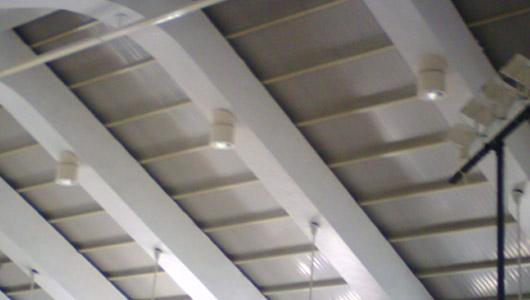

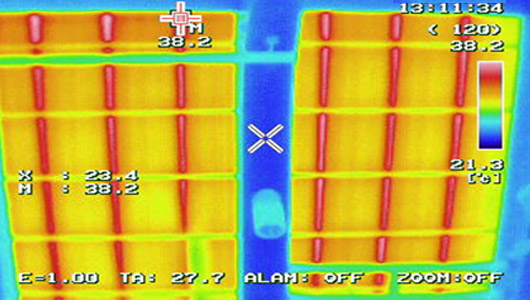

❚ 大氣溫度愈高~屋頂熱傳導愈強
2022-03-01 天氣情朗
鋼板下熱傳導 38.2℃
鋼板下熱傳導 36.8℃

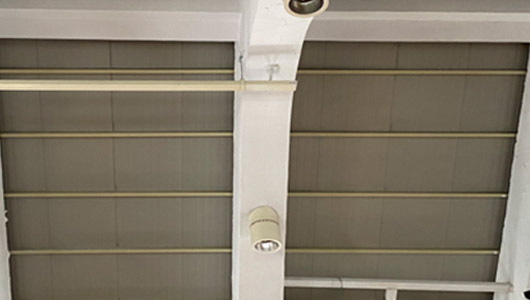

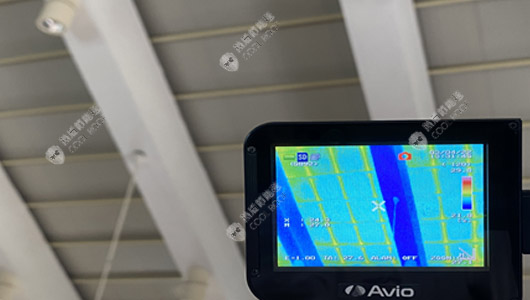

❚ 熱盾 雙層冷屋頂隔熱節能改善
2022-03-03 天氣情朗

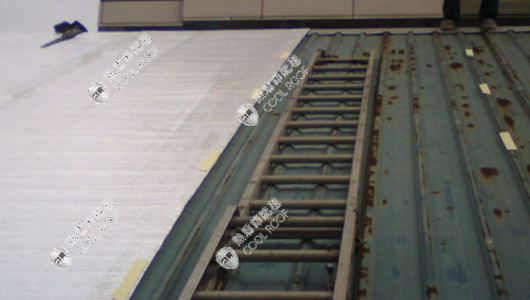

↓熱盾 反射熱源 ↓鐵皮屋面 吸收熱源
↓鐵皮屋面 室內熱傳導 ↓熱盾 阻隔熱源

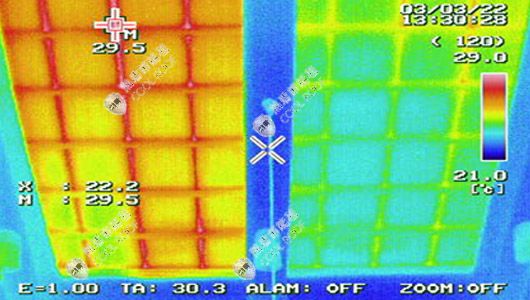

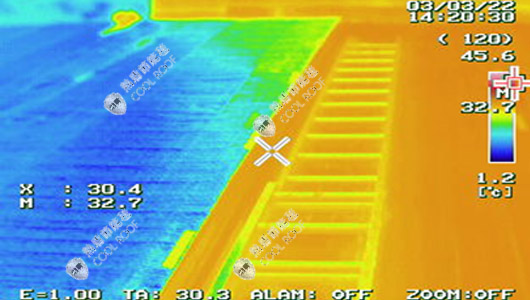

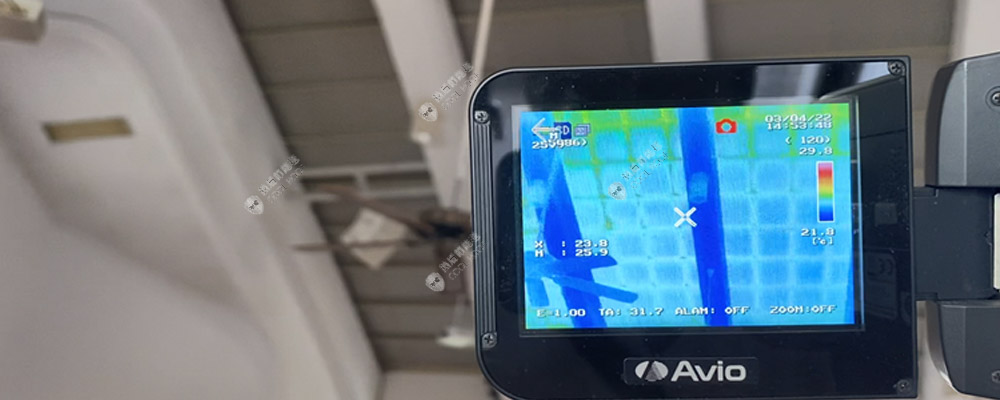

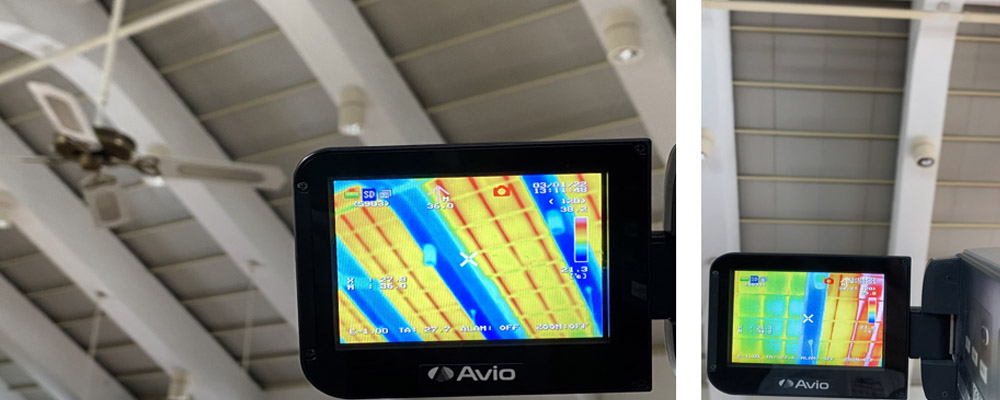

￭ 熱顯像圖
是將人眼不能直接看到的區域表面溫度分布，轉成人眼可看的目標表面溫度分布熱圖像
熱盾阻隔屋頂熱傳導
選擇熱盾 選擇節能
