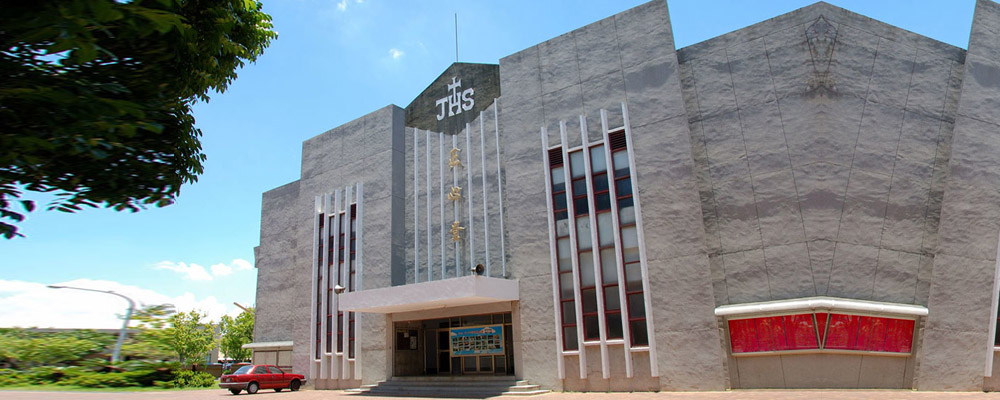

正心中學於1961年由天主教嘉義教區故牛會卿主教創辦，創校初期只設國中部，後增設高中部，是一所有國、高中的完全中學。 「正心」兩個字來自大學八條目中：「格物、致知、誠意、正心、修身、齊家、治國、平天下」。 「正心」的發音又近於「聖心」。象徵耶穌基督的「神聖愛心」以及聖母瑪利亞的「慈母愛心」兩個聖心，所以正心中學的英文校名為「Sacred Hearts High School」
為了提供學子一個像家舒適、有氛圍、輕鬆的用餐環境，校方啟動餐廳整修計畫，由校友 建築師柯佳宏設計改善
❚ 餐廳空間完美的改造，兼具隔熱節能與空氣對流！
近年太平洋高壓擴展籠罩全台，夏季平均大氣高溫增多趨勢，都市地區受到熱島效應的影響，天氣必迎向大暑酷熱，所以建築外殼隔熱&空調節能與空氣對流將是件重要的功課 !!
建築師團隊在整個餐廳的隔熱與空氣對流通風妥善配套設計著實用心，搭配四周玻璃窗的自然光，也將餐廳環境氣氛轉化為一種愉悅放鬆、互動的空間。落實節能減碳排與環境永續。
↓ 隔熱節能&通風對流的節能減碳設計 ※ 柯佳宏建築師 ※ 圜衡建築設計工作室
❚ 對稱式斜屋頂-隔熱通風設計與熱浮力對流應用
▶利用原有建築結構，在對稱式斜屋頂下增設夾層與通風格柵=雙層斜屋頂高出風口具優異的通風路徑與空氣對流〪
▶斜屋頂暗架上滿鋪「熱盾隔熱節能毯」大幅阻隔屋頂輻射熱傳導， 創造夾層空氣層隔熱，減少屋頂的熱傳導進入室內，加速夾層高溫熱浮力通風效應〪
▶斜屋頂天花按屋面比例留設整排「通風隔柵」目的是引導餐廳環境的室內空氣循環，帶走熱量，熱氣經通風隔柵由斜屋頂風道路徑流動，應用「熱浮力通風」帶動空氣循環〪
▶通風隔柵下方設置整排的「可反轉吊扇」目的是帶動向上氣流在室內循環， 52吋吊扇在餐廳挑高空間中擾動更多氣流向上，熱空氣上升經通風格柵至斜屋頂夾層路徑，熱浮力作用加速排出氣流，浮力通風的熱對流特性可帶走空氣中的濕氣從而降低體感溫度〪當餐廳空調啟動時搭配吊扇逆轉產生向下氣流，餐廳環境冷房效果快速並均勻，舒適又節能。冷氣每調高1度，就能達到省電6%
▶屋頂上安裝「太陽能抽風扇」主動式抽風讓餐廳大空間的空氣對流更有效率排出，太陽能供電更環保、更省電。
▌進入建築物內較低溫的室外空氣，會被引導進連通的斜屋頂風道路徑與夾層內的高溫混合，再經由斜屋頂太陽能風扇主動抽出，挑高餐廳環境溫度低於室外氣溫，餐廳內即使不開冷氣，室內環境也不至於悶熱。
❚ 對稱式斜屋頂-隔熱通風設計與熱浮力對流應用

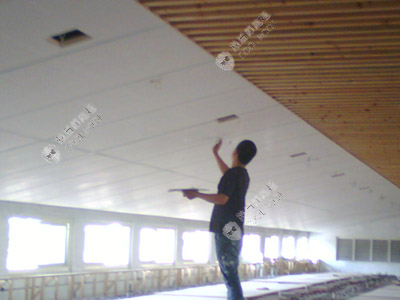

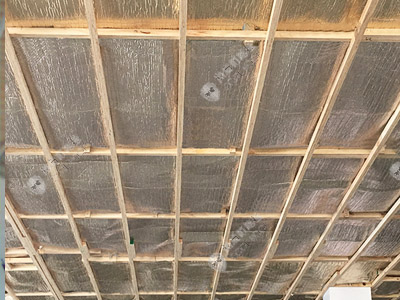

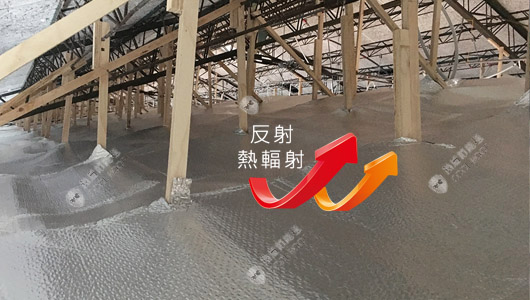

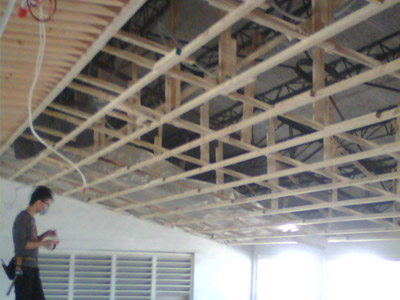

▌屋頂暗架天花隔熱鋪設。
對稱式斜屋頂的暗架天花上鋪設一層隔熱隔音毯，有效阻隔屋頂熱源，顯著減少空調電力使用和冷卻負荷，阻隔下雨共振噪音，使屋頂與室內的溫度明顯溫差，增加夾層熱浮力效應與空氣循環對流。
▌強韌耐候性能，安全環保
熱盾隔熱毯由A級阻燃純鋁箔編織層與阻燃氣泡核心結合，極佳耐候性能，可承受高低溫衝擊抗腐蝕，強力的阻隔幅射傳導熱源，水和蒸汽滲透屏障。無有害物質、高溫環境下無化學揮發

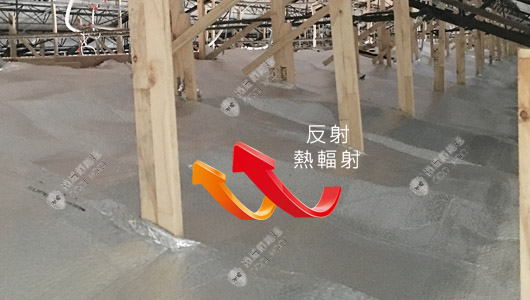

熱輻射柵欄情景照1
熱輻射柵欄情景照2
❚ 夏天隔熱、冬天保溫、雨季防潮、降噪音
❚ 熱盾價值在高溫嚴酷環境下更能體現
在高溫、潮濕衝擊環境下仍能保持穩定的隔熱性能不衰減

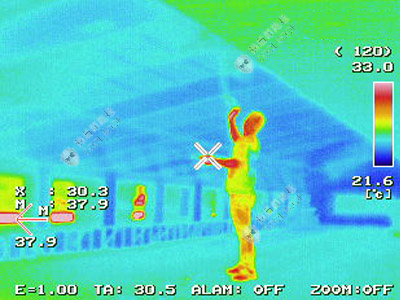

↓改善前 溫度

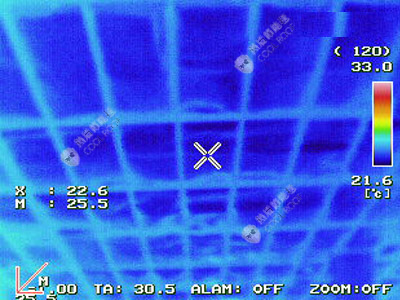

↓施改中 溫度
↓改善後 溫度
❚ 卓越可靠的耐候特性，穩定持久的隔熱效益

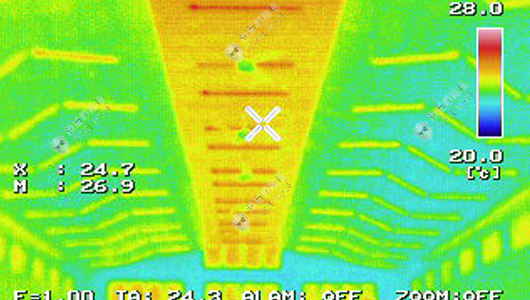

←改善後 溫度
專為海島型環境設計，獨特聚合物防衛層，堅韌耐候的隔熱性能，隔熱、控溫、防結露、隔音。
熱盾使用日本NEC專業高階熱顯像儀
量測改善前/後環境溫度，記錄節能效益
※Thermo ResistanceRth熱阻分析功能

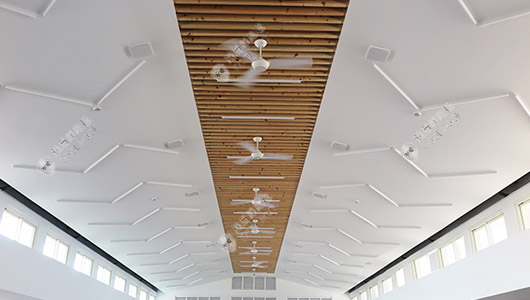

❚ 通風格柵x可反轉吊扇
斜屋頂天花上留設通風格柵，搭配吊扇反轉氣流向上引導空氣從格柵排出。
❚ 善用環境條件-對應隔熱、節能、對流需求
一個環境空間能同時透過熱浮力和機械方式來對流通風，絕對是最佳應用設計，在夏季的高溫潮濕天氣，環境中蓄積的熱量，主動式抽風可提供高運轉風速，讓環境中蓄積的熱空氣濕氣更快速有效率的對流排出〪同時應用機械式&熱浮力通風，創造最佳空氣對流，有感改善餐廳空間內的窒悶感。
※ 太陽能機械式抽風扇，更環保省電
▲ 空氣對流x循環換氣 ▲ 降低體感溫度 ▲ 釋放建築環境中蓄積的熱量
▌潮濕影響人體排汗散熱
在高溫環境下，人體會透過皮膚毛孔排汗來降溫，汗水降溫原理是「蒸發」帶走熱量。 在乾燥氣候中，汗水可以順利蒸發，但潮濕會堵塞毛孔抑制汗水蒸發，造成體溫累積。
https://health.tvbs.com.tw/review/321821
台灣夏天濕度高達80％！濕氣入侵，當心「疾病四大天王」悄悄來襲
台灣四周環海，且位在亞熱帶氣候區，是典型的海島型氣候，每逢夏天大家共同的感受就是「悶」和「熱」，各地相對溼度動輒70、80％，高得嚇人！醫師提醒，人在潮濕環境待久了不僅是難受而已，還可能免疫力、皮膚等全身大小病症。
▌高溫潮濕 4種致病因子就出沒
基隆長庚外科副教授江坤俊說明潮濕對健康的影響，因為高溫潮濕是病毒、細菌、黴菌和塵蟎孳生的最佳環境，當這「四大天王」一變多，免疫力下降就有生病的風險。
他進一步說明，當病毒和細菌變多，容易出現上呼吸道感染、腸胃炎等；黴菌滋生容易有香港腳、女性私密處感染、胯下癢。至於塵蟎容易導致過敏。有研究指出，當濕度每上升10％，兒童得到氣喘的機率會下降3％；如果可以將環境濕度控制在50到60％，空氣中的塵蟎會減少一半。

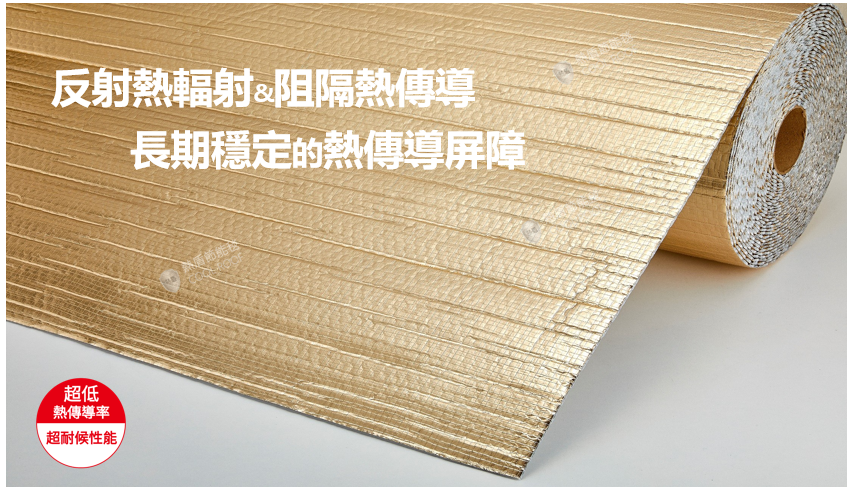

❚ 熱盾隔熱節能毯
※ 複合多層純鋁箔阻燃編織布&阻燃氣泡核心，集成高熱阻&低穿透的堅韌耐燃結構層。
※ 熱盾經化學處理的獨特金/銀色防衛層，是擁有強韌耐候性能穩定隔熱的關鍵!!
▲ A級 阻燃雙面抗撕裂編織布 ▲ 通過AS/NZS 1530-3燃燒測試
▲ T4MM / T8MM / 10mm ▲ 通過ASTM 1263-95 連續90天老化測試
❚ 以色列模擬廠房 燃燒測試
❚ A級阻燃編織布 燃燒測試
